Primeiros passos

Instalação

Precauções iniciais

Antes de instalar seu equipamento certifique-se de que ele será instalado em um local que atenda as recomendações da seção condições de armazenamento. Recomenda-se fixar a parte inferior do suporte a uma altura de 1,20m do chão e que não haja nenhum obstáculo a menos de 20 cm das laterais do equipamento. Considerações adicionais devem ser tomadas no caso da utilização do equipamento por crianças, cadeirantes e pessoas com deficiência física.

Certifique-se de que exista uma fonte de 12VDC, com capacidade de corrente mínima de 1A, disponível para ligação ao cabo de alimentação fornecido. A fonte deve ser, preferencialmente, de uso exclusivo do iDFlex.

Ao ligar a fonte à rede elétrica, confirme que esta é estabilizada e regulada e que não haja equipamentos que possam causar interferência ou ruídos, tais como motores elétricos, nas proximidades do equipamento.

Certifique-se também de passar todos os cabos necessários à instalação (cabo de rede, cabos de alimentação e cabos provenientes da fechadura), antes de fixar o equipamento na parede.

Fixação do Equipamento

Para instalar o equipamento siga o seguinte procedimento:

1) Utilizando o gabarito disponibilizado junto com seu iDFlex, faça os 3 furos necessários na parede.

2) Insira as buchas nos furos realizados

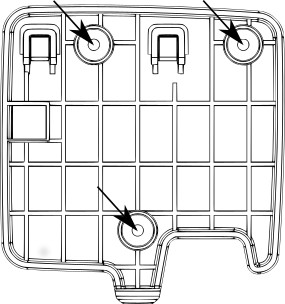

3) Retire seu iDFlex da caixa e desparafuse o parafuso que fixa o suporte de parede ao equipamento:

4) Remova o suporte de parede do equipamento, deslizando-o para baixo:

5) Fixe o suporte na parede utilizando os parafusos apropriados

6) Conecte os cabos de ligação ao equipamento.

7) Fixe o equipamento no suporte de parede encaixando-o nas travas do suporte e deslizando o equipamento para baixo:

8) Parafuse o equipamento no suporte, utilizando o mesmo parafuso retirado no passo 3.

Pinos de Conexão

No seu controlador iDFlex, existe uma entrada de conector na parte traseira do equipamento além da entrada de conector de rede (Ethernet).

No Módulo de Acionamento Externo (MAE) existem outros 6 conectores que serão usados para ligação de fechaduras, botoeiras, sensores e leitores conforme será explicado abaixo.

Pinos de alimentação

O modulo de acionamento externo deve ser ligado ao iDFlex e o modulo de acionamento a uma fonte de alimentação +12V/A para o correto funcionamento do equipamento.

Para maiores detalhes quanto à alimentação consulte a seção alimentação

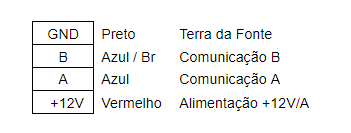

MAE - Conector de 4 pinos (Ligação do iDFlex)

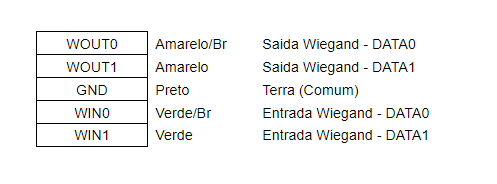

MAE - Conector de 5 pinos (Wiegand In/Out)

As leitoras de cartão externas devem ser ligadas às entradas WIN0 e WIN1 do tipo Wiegand. Caso haja uma placa controladora, podemos ligar as saídas Wiegand WOUT0 e WOUT1 para que o id do usuário identificado no iDFlex seja transferido à controladora.

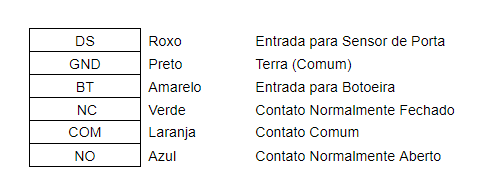

MAE - Conector de 6 pinos (Controle de Porta/Relé)

As entradas de botoeira e sensor de porta são configuráveis como NO ou NC e devem ser ligadas a “contatos secos” (chaves, relés etc.) entre GND e o respectivo pino.

Estes conectores permitem a conexão de fechaduras e botoeiras.

Alimentação

É recomendado que se utilize uma fonte 12V/1A exclusivamente para a alimentação do iDFlex. No entanto, é possível utilizar a fonte de alimentação do equipamento para alimentar outros equipamentos, tais como fechaduras. Neste caso, certifique-se de que a capacidade de fornecimento de corrente da fonte seja superior à soma das correntes consumidas pelos equipamentos conectados a ela.

Conectividade

O iDFlex Pro pode ser conectado à rede por meio de um cabo ethernet simples 10/100Mbps, utilizando o protocolo TCP/IP. Para que o equipamento funcione corretamente em rede, e para ter acesso ao gerenciador web, é necessário configurar corretamente o endereço IP, a máscara de subrede e o gateway do equipamento.

O equipamento também possui uma entrada e uma saída Wiegand, ambas nativas, as quais podem ser configuradas para trabalhar com o protocolo Wiegand 26 (Padrão).

Fechaduras, sensores e botoeiras

Fechadura de Eletroimã

A fechadura de eletroímã, Magnetic Lock em inglês, ou ainda fecho eletromagnético consiste em uma bobina (parte fixa) e uma peça metálica (atraque) que é presa à porta (parte móvel). Enquanto houver passagem de corrente pelo eletroímã a parte fixa irá atrair a parte móvel. Quando a distância entre estas duas partes for pequena, ou seja, quando a porta estiver fechada e o atraque sobreposto à parte fixa, a força de atração entre as partes pode superar 1000kgf.

Assim, a fechadura de eletroímã é normalmente ligada ao contato NC do relé de acionamento, pois normalmente esperamos que passe corrente pelo eletroímã e, caso desejemos que a porta seja aberta, o relé deve abrir e interromper o fluxo de corrente.

Fechadura Pino-Solenoide

A fechadura do tipo pino-solenoide, também conhecida como solenoide, consiste em uma parte fixa que possui um pino móvel ligado a um solenoide.

A fechadura normalmente acompanha uma chapa metálica que deve ser presa à porta (parte móvel). O pino da parte fixa entra na chapa metálica impedindo a abertura da porta.

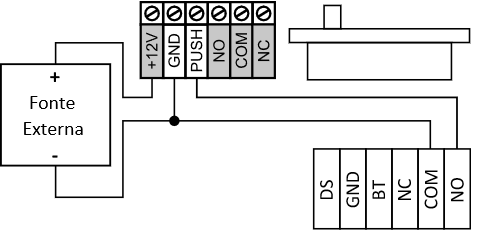

Neste guia, a fechadura pino-solenoide será representada por:

Os terminais indicados em cinza podem não estar presentes em todas as fechaduras. Caso exista uma entrada de alimentação (+12V ou +24V), é fundamental conectá-la a uma fonte antes de operar a fechadura.

Fechadura Eletromecânica

A fechadura eletromecânica ou strike consiste em uma lingueta ligada a um solenoide por meio de um mecanismo simples. Após a abertura da porta, o mecanismo volta ao estado inicial permitindo o fechamento da porta.

Assim, a fechadura eletromecânica tem normalmente dois contatos ligados diretamente ao solenoide. Ao passar corrente pela fechadura, a porte será destravada.

Neste guia, a fechadura eletromecânica será representada por:

Confirme a tensão de operação da fechadura antes de ligá-la ao iDFlex! Muitas fechaduras eletromecânicas operam com 110V/220V e, portanto, devem utilizar uma ligação diferenciada.

Modos de operação

O iDFlex pode ser utilizado de dois modos diferentes: modo independente (stand-alone) e modo integrado (online).

No modo independente todas as operações de cadastro e identificação são realizadas pelo próprio equipamento. Neste modo o equipamento suporta o cadastro de até 6.000 digitais e pode controlar uma porta. Esta solução é ideal quando a solução de acesso precisa controlar apenas uma ou duas portas e o número de usuários é relativamente pequeno.

Para situações em que há a necessidade de controlar mais de duas portas, ou onde haja muitos usuários a serem cadastrados no sistema, é recomendado utilizar a solução integrada. Neste modo de operação um ou mais iDFlex são controlados por meio do software iDSecure da Control iD. As operações de cadastro e identificação são processadas no servidor e o equipamento se restringe a enviar tentativas de identificação para o servidor e receber sinais para abrir a porta. A conexão entre o equipamento e o servidor é feita via TCP/IP. Basta que o servidor e o equipamento estejam ligados à mesma rede e que o equipamento esteja relacionado no servidor.
