Primeros pasos

Instalación

Precauciones iniciales

Antes de instalar su dispositivo, verifique que sea instalado en un lugar que cumpla las recomendaciones de la sección condiciones de almacenamiento y funcionamiento.

Se recomiend instalar el iDBox en algún lugar inaccesible (por ejemplo tras el revestimiento del techo) y siempre del lado interno (seguro) de la instalación. Como la controladora iDBox posee relés que se conectarán directamente a las cerraduras, es importante que estas conexiones estén protegidas de posibles malhechores.

Verifique que exista una fuente de 12VDC, con capacidad de corriente mínima de 1A, disponible para la conexión al cable de alimentación provisto. La fuente debe ser, preferentemente, de uso exclusivo del iDBox.

Al enchufar la fuente a la red eléctrica, confirme que esta esté estabilizada y regulada y que no haya dispositivos que puedan causar interferencia o ruidos, tales como motores eléctricos, en las proximidades del dispositivo.

Asegúrese también de pasar todos los cables necesarios para la instalación (cable de red, cables de alimentación y cables provenientes de la cerradura), antes de fijar el dispositivo en la pared.

Fijación del dispositivo

Para instalar el dispositivo, siga el siguiente procedimiento:

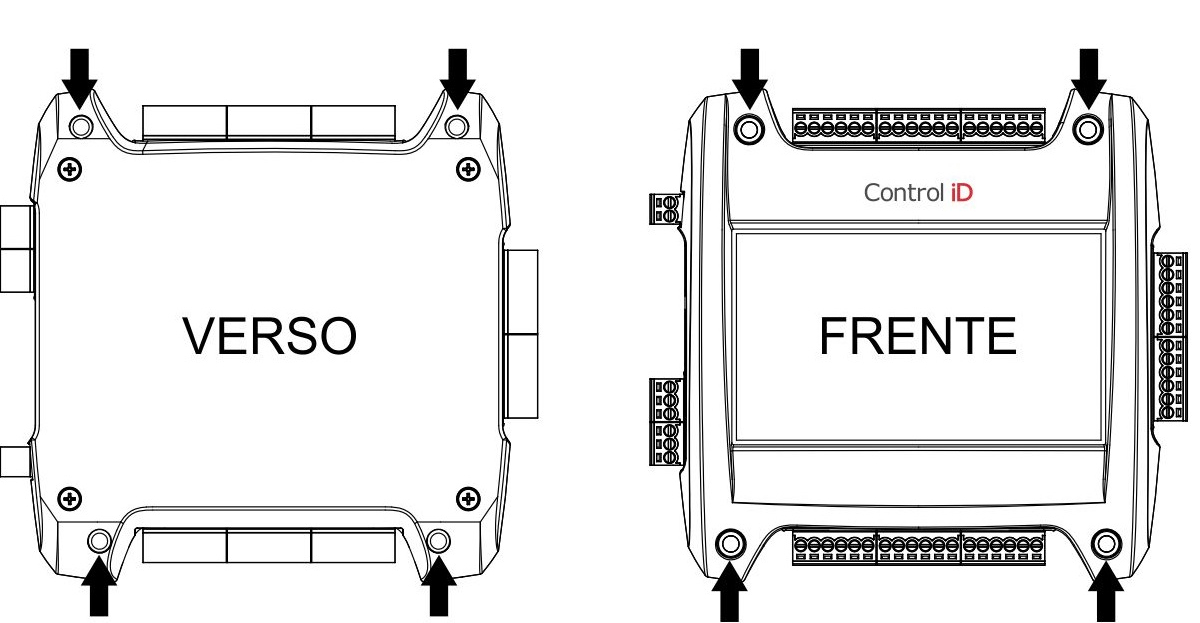

1) Utilizando como base la imagen del iDBox de abajo, haga los 4 agujeros necesarios en la pared.

2) Inserte cuatro tarugos de fijación número 5 (diámetro interno de 3.5mm) en los agujeros realizados.

3) Fije o dispositivo en la pared utilizando los tornillos apropiados.

Cables de conexión

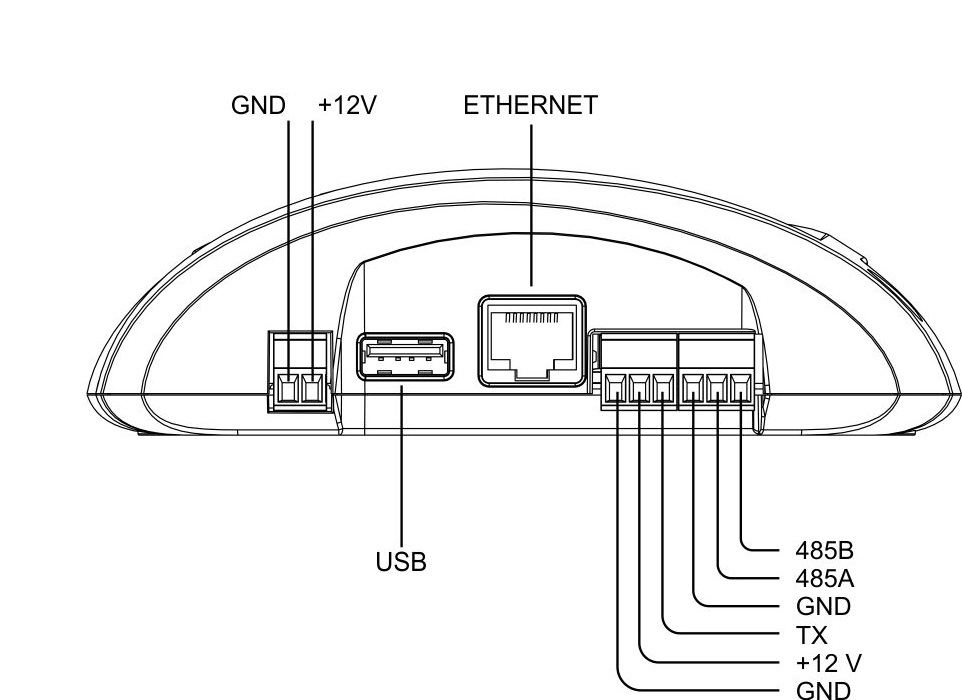

La controladora iDBox posee dos conectores de expansión en el costado del dispositivo además de las entradas USB, de red (Ethernet) y de Alimentación (12VDC).

Conectividad

El iDBox puede ser conectado a la red por medio de un cable ethernet simple 10/100Mbps, utilizando el protocolo TCP/IP. Para que el dispositivo funcione correctamente en red, y para tener acceso al webserver, es necesario configurar correctamente la dirección IP, la máscara de subred y la puerta de enlace del dispositivo.

El dispositivo también posee 4 entradas Wiegand nativas, las cuales se pueden configurar para trabajar con el protocolo Wiegand 26 (estándar), 34 o 66.

Diagramas de Conexión

Los siguientes diagramas ejemplifican como conectar las cerraduras en el iDBox.

Cerradura electromagnética

⚠ Es importante conectar un diodo común en paralelo con la cerradura electromagnética. Para eso, conecte el cátodo del diodo (parte rayada) al positivo de la cerradura y el ánodo al GND de la cerradura.

La cerradura electromagnética consiste en una bobina (parte fija) y una pieza metálica (agarre) que está amurada en la puerta (parte móvil). Cuando existe paso de corriente por el electroimán, la parte fija atraerá la parte movible. Cuando la distancia entre estas dos partes sea corta, o sea, cuando la puerta se encuentre cerrada y el agarre en contacto con la parte fija, la fuerza de atracción entre ambas partes puede superar 1000kgf.

Así, la cerradura electromagnética normalmente se conecta al contacto NC del relé, ya que se espera que pase corriente por el electroimán y, en caso de que se desee abrir la puerta, el relé debe abrirse e interrumpir el flujo de corriente.

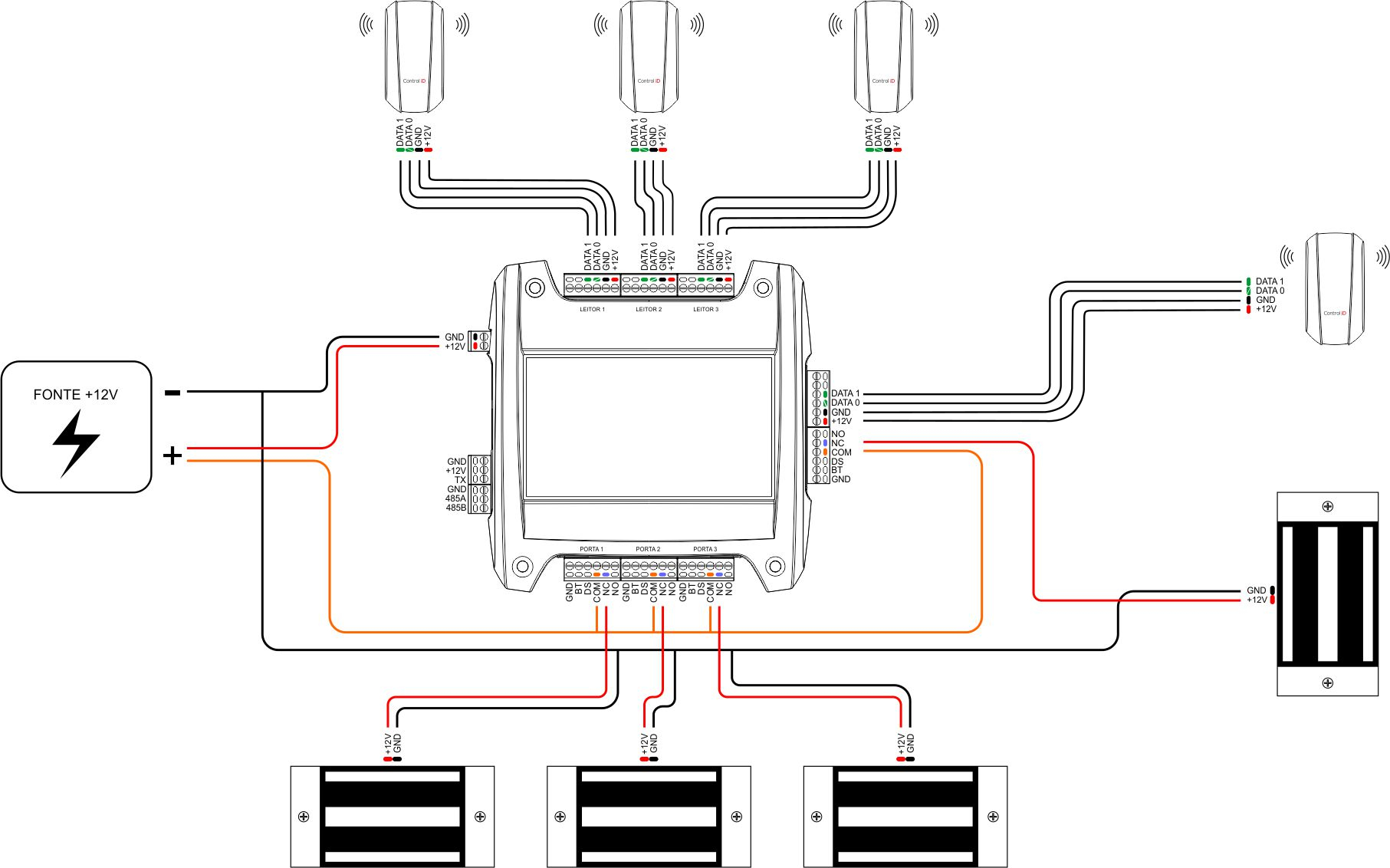

Diagrama de conexión de iDBox, iDProx y cerradura electromagnética.

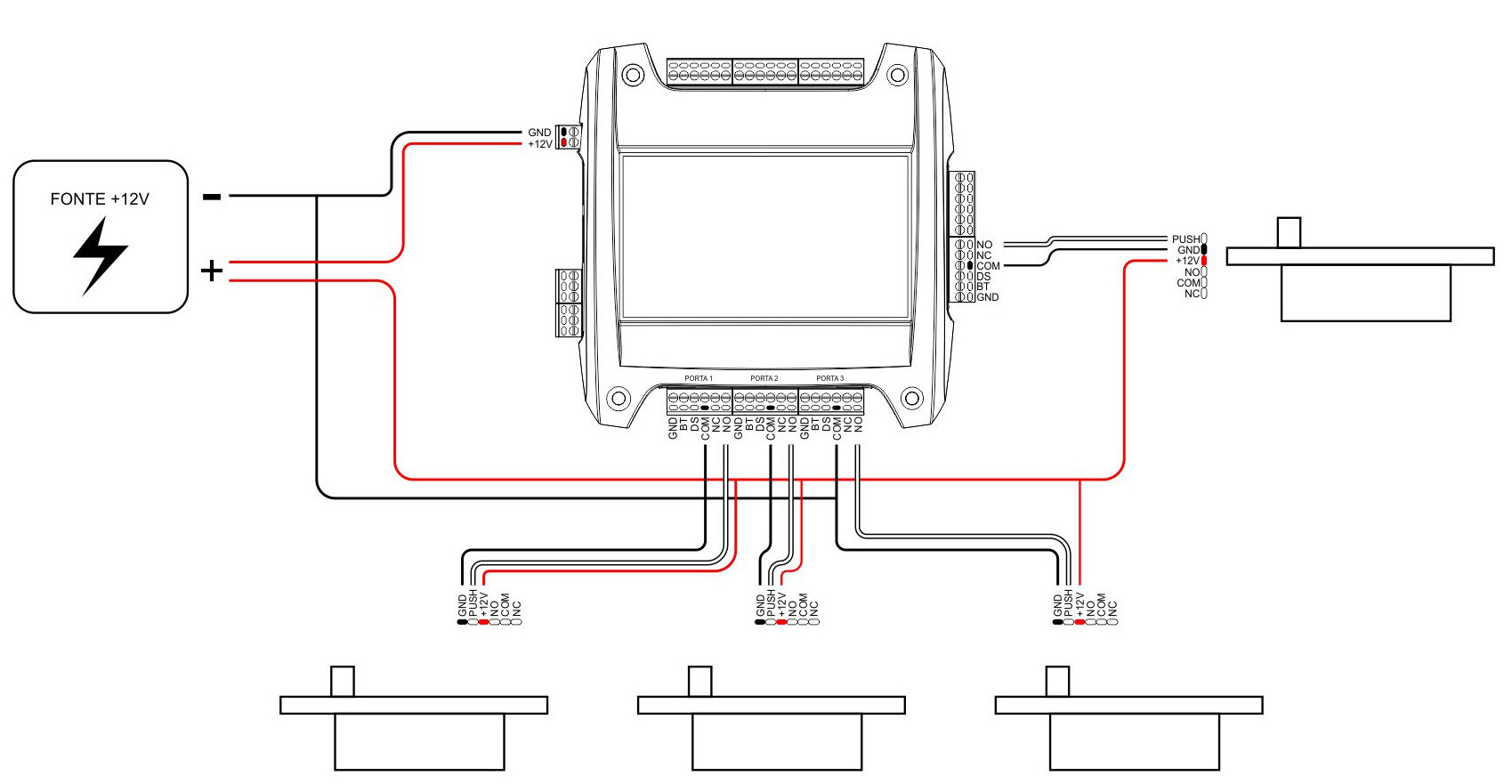

Cerradura de pestillo

La cerradura de pestillo (también llamada solenoide) consiste en una parte fija que posee un pestillo móvil conectado a un solenoide.

La cerradura normalmente acompaña una chapa metálica que debe ser amurada a la puerta (parte móvil). El pestillo de la parte fija entra en la chapa metálica impidiendo la apertura de la puerta.

En este manual, la cerradura de pestillo será representada de la siguiente manera:

Los conectores indicados en gris pueden no estar presentes en todas las cerraduras. En caso de que exista una entrada de alimentación (+12V o +24V), es fundamental conectarla a una fuente antes de operar la cerradura.

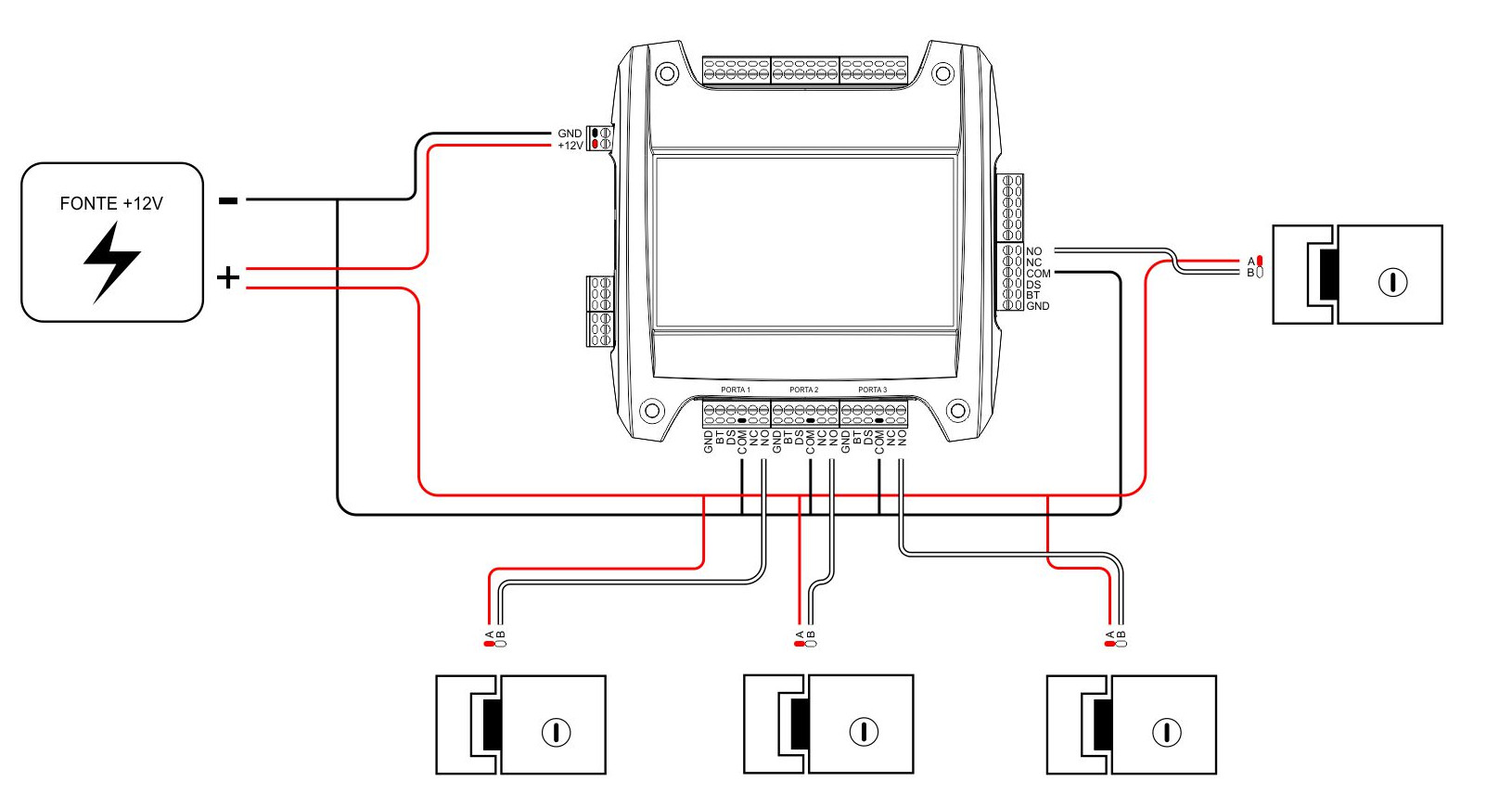

Cerradura electromecánica

La cerradura electromecánica consiste en una traba conectada a un solenoide por medio de un mecanismo simple. Después de la apertura de la puerta, el mecanismo vuelve al estado inicial permitiendo el cierre de la puerta.

Así, la cerradura electromecánica tiene normalmente dos contactos conectados directamente al solenoide. Al pasar corriente por la cerradura, la puerta será destrabada.

¡Confirme la tensión de operación de la cerradura antes de conectarla al iDFlex! Muchas cerraduras eletromecánicas operan con 110V/220V, y entonces, deben utilizar una alimentación diferenciada.

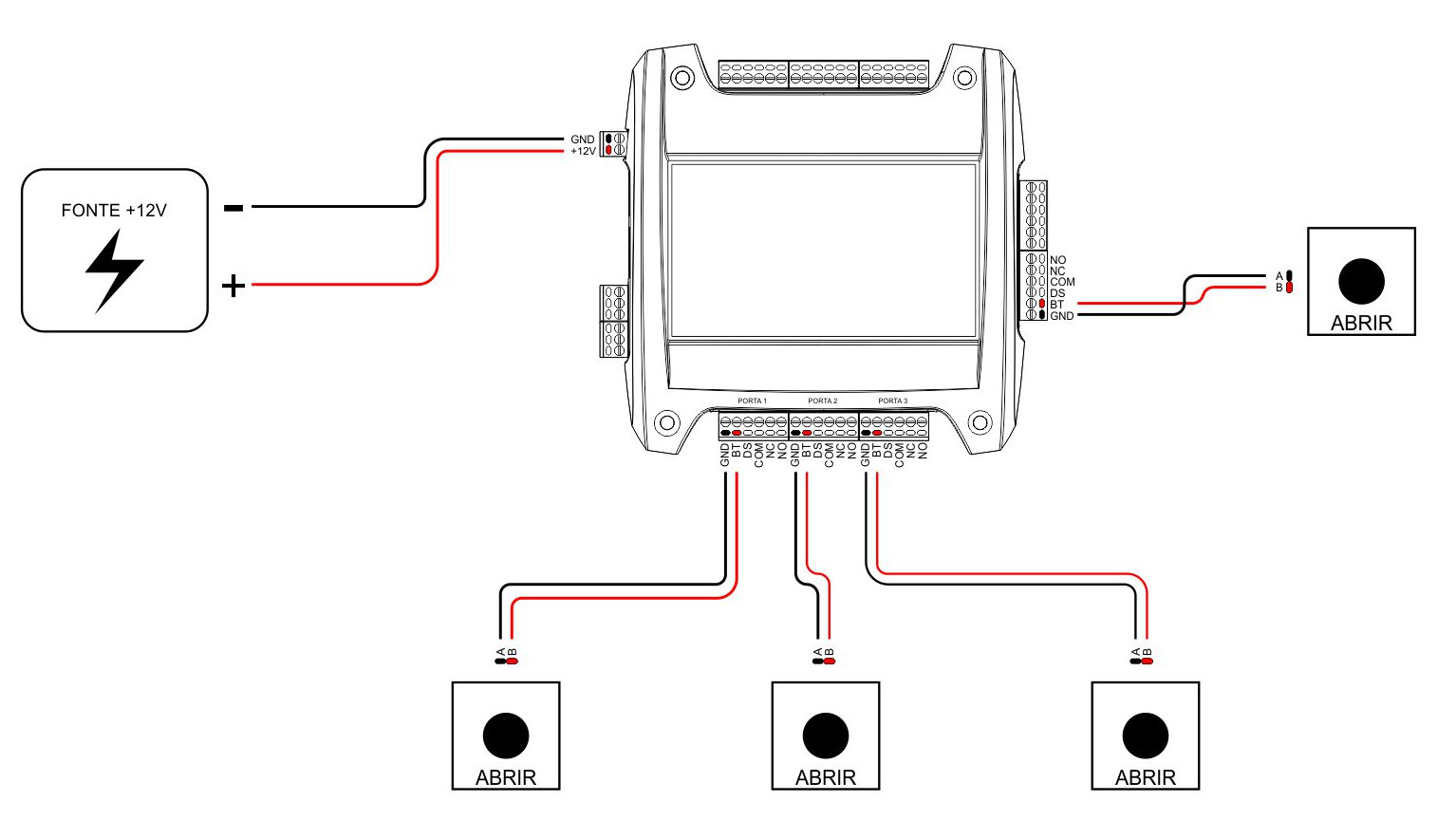

Botón

El botón es un elemento de comando que sirve para energizar o desenergizar contactos, alterando el estado entre normal abierto o normal cerrado a través de la acción manual de pulsarlo.
