Primeros pasos

Instalación

Precauciones iniciales

Antes de instalar su dispositivo, verifique que el mismo sea instalado en un lugar que cumpla con las recomendaciones de la Sección Condiciones de Almacenamiento. Se recomienda fijar la parte inferior del suporte a una altura de 1,20m del piso y que no haya ningún obstáculo a menos de 20cm de los laterales del dispositivo. Consideraciones adicionales deben ser tomadas en el caso de utilización del dispositivo por parte de niños, personas en silla de ruedas o con dificultades motoras.

Asegúrese de que exista una fuente de 12VDC, con capacidad de corriente mínima de 1A, disponible para la conexión al cable de alimentación provisto. La fuente debe ser, preferentemente, de uso exclusivo del iDAccess.

Al enchufar la fuente a la red eléctrica, confirme que esta esté estabilizada y regulada y que no haya dispositivos que puedan causar interferencia o ruidos, tales como motores eléctricos, en las proximidades del dispositivo.

Asegúrese también de pasar todos los cables necesarios para la instalación (cable de red, cables de alimentación y cables provenientes de la cerradura), antes de fijar el dispositivo en la pared.

Fijación del dispositivo

Para instalar el dispositivo, siga el siguiente procedimiento:

1) Utilizando la plantilla disponibilizada junto con su iDAccess, haga los 3 agujeros necesarios en la pared.

2) Inserte los tarugos en los agujeros realizados

3) Retire su iDAccess de la caja y desatornille el tornillo que fija el soporte de pared al dispositivo:

4) Retire el soporte de pared del dispositivo, deslizándolo hacia abajo:

5) Fije el soporte en la pared utilizando los tornillos apropiados

6) Conecte los cables de conexión al dispositivo.

7) Fije el dispositivo en el soporte de pared encajándolo en las trabas del soporte y deslizando el dispositivo hacia abajo:

8) Atornille el dispositivo en el soporte, utilizando el mismo tornillo retirado en el paso 3.

Cables de Conexión

Debido a su gran versatilidad, el iDAccess posee un conjunto extenso de conectores disponibles, que están agrupados en 5 grupos.

Cables de alimentación

Estos pines deben conectarse a la fuente de alimentación. El cable negro se conecta al negativo de la fuente y el cable rojo se conecta al los 12VDC. Observe el esquema de conexión debajo:

Cables de conectividad

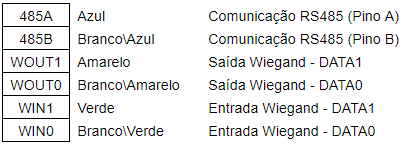

Estos conectores posibilitan que el controlador de acceso se comunique con otros dispositivos, tales como lectores de tarjetas, controladoras e incluso otros IDAccess. Para conectar lectores de tarjetas, utilice las entradas WIN1 y WIN0. En cambio, para conectar el dispositivo a una controladora externa utilice las salidas WOUT1 y WOUT0.

Cables de alarma

Estos conectores posibilitan que el dispositivo se comporte como una central de alarma. Para activar los sensores de alarma externos, conecte los cables del sensor a una de las 5 entradas y al negativo, según se muestra debajo:

  • La salida AL+/AL- permite que la salida de alarma sea transferida hacia una central de alarma externa. Para esto, deben conectarse los cables AL+/AL- a la entrada de alarma de su central de alarma.

Cables de control de puerta

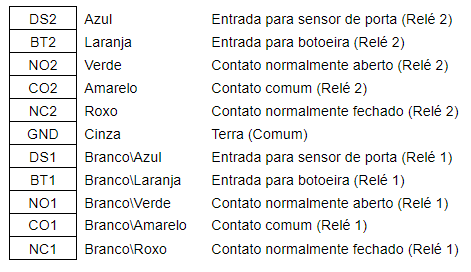

Estos conectores permiten la conexión de cerraduras, botones y sensores de puerta al dispositivo.

Alimentación

Se recomienda que se utilice una fuente 12V/1A exclusivamente para la alimentación del iDAccess. De todos modos, es posible utilizar la fuente de alimentación del dispositivo para alimentar otros dispositivos, tales como cerraduras. En este caso, asegúrese que la capacidad de fuente sea superior a la suma de las corrientes consumidas por los dispositivos conectados a la misma.

Conectividad

El iDAccess puede ser conectado a la red por medio de un cable ethernet simple 10/100Mbps, utilizando el protocolo TCP/IP. Para que el dispositivo funcione correctamente en red, y para tener acceso al webserver, es necesario configurar correctamente la dirección IP, la máscara de subred y la puerta de enlace del dispositivo.

El dispositivo también posee una entrada y una salida Wiegand, ambas nativas, las cuales pueden ser configuradas para trabajar con los protocolos Wiegand 26 (Estándar) o ABATRACK II. También es posible expandir el número de entradas/salidas hasta um máximo de 4, utilizando placas de expansión que Control iD ofrece por separado.

Además de eso, también es posible comunicarse con otros dispositivos utilizando el protocolo RS485 a través de los conectores RS485+ y RS485-. Este tipo de conexión necesita ser activada por la fábrica.

Cerraduras, sensores y botones

Cerraduras

El iDAccess soporta tres tipos de cerradura: eletromagnética, eletromecánica y de pestillo. A continuación, se detallan los tres tipos, así como los procedimentos para la instalación:

Eletroímã

Cerradura electromagnética

La cerradura electromagnética consiste en una bobina (parte fija) y una pieza metálica (agarre) que está amurada en la puerta (parte móvil). Cuando existe paso de corriente por el electroimán, la parte fija atraerá la parte movible. Cuando la distancia entre estas dos partes sea corta, o sea, cuando la puerta se encuentre cerrada y el agarre en contacto con la parte fija, la fuerza de atracción entre ambas partes puede superar 1000kgf.

Así, la cerradura electromagnética normalmente se conecta al contacto NC del relé, ya que se espera que pase corriente por el electroimán y, en caso de que se desee abrir la puerta, el relé debe abrirse e interrumpir el flujo de corriente.

En este manual, la cerradura electromagnética será representada por:

Los conectores indicados en gris pueden no estar presentes en todas las cerraduras. En caso de que exista una entrada de alimentación (+12V o +24V), es fundamental conectarla a una fuente antes de operar la cerradura.

El diagrama de conexión de la cerradura se encuentra debajo:

Cerradura electromecánica

La cerradura electromecánica consiste en una traba conectada a un solenoide por medio de un mecanismo simple. Después de la apertura de la puerta, el mecanismo vuelve al estado inicial permitiendo el cierre de la puerta.

Así, la cerradura electromecánica tiene normalmente dos contactos conectados directamente al solenoide. Al pasar corriente por la cerradura, la puerta será destrabada.

En este manual, la cerradura eletromecánica será representada por:

¡Confirme la tensión de operación de la cerradura antes de conectarla al iDAccess! Muchas cerraduras eletromecánicas operan con 110V/220V, y entonces, deben utilizar una alimentación diferenciada.

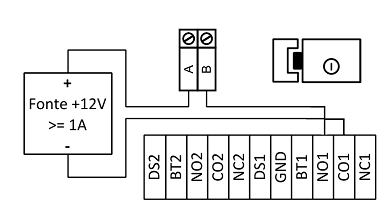

Para conectar cerraduras eletromecánicas que operan con tensión de 12V, siga el este esquema:

Cerradura de pestillo

La cerradura de pestillo (también llamada solenoide) consiste en una parte fija que posee un pestillo móvil conectado a un solenoide.

La cerradura normalmente acompaña una chapa metálica que debe ser amurada a la puerta (parte móvil). El pestillo de la parte fija entra en la chapa metálica impidiendo la apertura de la puerta.

En este manual, la cerradura de pestillo será representada de la siguiente manera:

Los conectores indicados en gris pueden no estar presentes en todas las cerraduras. En caso de que exista una entrada de alimentación (+12V o +24V), es fundamental conectarla a una fuente antes de operar la cerradura.

El dispositivo debe estar conectado a los +12V y permanecer encendido para poder operar la cerradura.

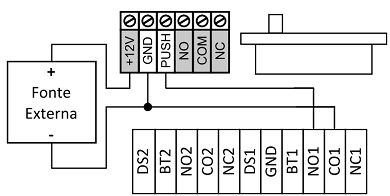

La instalación de cerraduras de de pestillo debe seguir el siguiente esquema:

Sensor de puerta

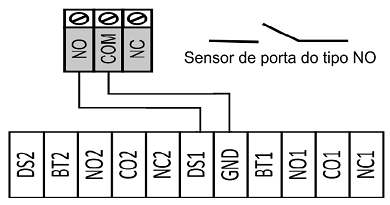

Los sensores de puerta detectan si la porta está o no abierta. Normalmente, se venden junto con las cerraduras, pero pueden encontrarse por separado. La conexión de sensores de puerta con la cerradura es simple y sigue el siguiente diagrama:

Botones

Los botones permiten que la puerta se abra sin necesidad de identificación en el iDAccess. Normalmente se utilizan al salir, para que los usuarios no necesiten identificarse dos veces.

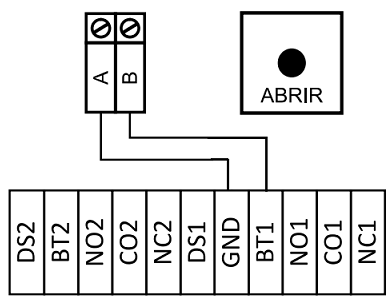

La conexión del botón sigue el siguiente diagrama:

Timbre

El timbre no posee polaridad, por lo tanto su conexión es simple. Normalmente lo utiliza quien carece de autorización de acceso para llamar la atención y se configura según el relé del dispositivo.

En este ejemplo, esta imagen representa al timbre:

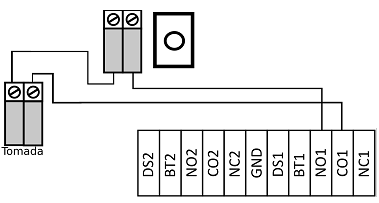

La conexión del timbre sigue el siguiente diagrama:

Recuerde configurar el relé 1 o 2 (según la conexión realizada) en modo timbre a través de la Interfaz Gráfica del producto (MENÚ -> ACCESO -> RELÉS -> CONFIGURAR)

Modos de operación

El iDAccess puede ser utilizado de dos modos diferentes: modo independiente (stand-alone) y modo integrado (online).

En el mo modo independiente todas las operaciones de registro e identificación son realizadas por el propio dispositivo. En este modo el dispositivo soporta el registro de hasta 6.000 huellas digitales y puede controlar una puerta. Esta solución de acceso es ideal cuando se necesita controlar apenas una o dos puertas y el número de usuarios es relativamente bajo.

Para situaciones en que hay necesidad de controlar más de dos puertas, o donde haya muchos usuarios para registrar en el sistema, se recomienda utilizar la solución integrada. En este modo de operación uno o más iDAccess son controlados por medio del software iDSecure de Control iD. Las operaciones de registro e identificación son procesadas en el servidor y en el dispositivo se limita a enviar intentos de identificación hacia el servidor y recibir señales para abrir la puerta. La conexión entre el dispositivo y el servidor es hecha via TCP/IP. Basta que el servidor y el dispositivo estén conectados a la misma red.
